（一）、產品介紹

CCLF多能效接地降阻系統綜合了離子接地系統、接地泄流環系統及降阻回填料等降阻措施的優勢，具有多重的降阻作用。是一種施工簡單、實用、占地小、經濟性優良的接地降阻產品。

復合接地棒主要包含連接線、導管、導電介質、泄漏孔、泄流環等部分，接地棒導管中的高效導電介質可以通過向四周的回填料層及土壤中補充導電介質材料，保持系統降阻效果持續良好。泄流環可以泄流，迅速釋放雷電流、事故電流等，提高系統安全可靠性。

回填料是良好的導體，里面添加有導電成分和緩釋劑，濕潤狀況下具有黏性，并有很好的保濕作用。無論天氣或周圍環境如何變化，都能保持一定的濕度，并為周圍土壤提供有良好導電性的離子，從而達到系統的最佳導電狀態。回填料更是特別添加防腐因子，防護復合接地棒金屬的腐蝕。

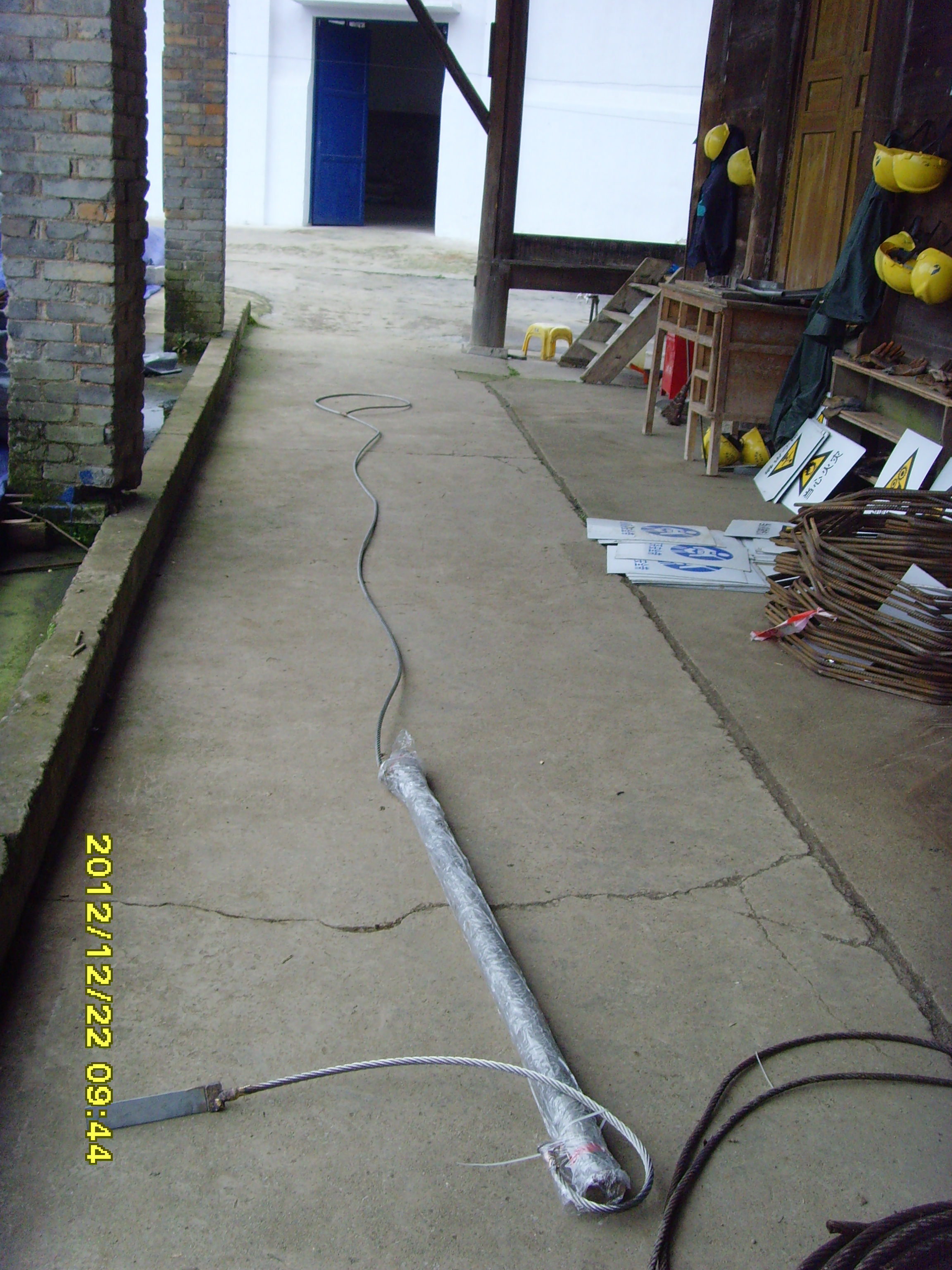

                  部分外觀示意圖

（二）、性能特點

綜合了多種降阻措施的優勢，具有多重的降阻作用。

適用面廣泛，適合高山、干燥少水、高電阻率的環境使用。

施工簡單、占地小、經濟性優良。

使用壽命長，大于30年。

結構靈活，能充分方便施工作業，可以根據需求定制。

（三）、工作原理

CCLF復合接地棒導管內部的導電介質材料，通過吸收土壤中的水分使導電介質材料變成液體，重力使得液狀導電介質通過泄漏孔流到回填料中。

回填料在復合接地棒的導管、泄流環及大地土壤之間，形成了一個低阻導電層， 相當于增大了復合接地棒的直徑，同時也改善了導管、泄流環和土壤之間的接觸電阻?；靥盍喜粩辔諏?dǎo)電介質達到飽和狀態，緩釋劑使吸收的導電介質緩慢擴散到周圍土壤中，降低土壤的電阻率。同時導電介質也可以深入到土壤及巖石裂縫中，形成樹根網狀，增大了地中的泄流面積，達到很好的降阻效果。

CCLF多能效接地降阻系統中復合接地棒的金屬導管、泄流環等長期被低電阻的回填料包裹，保持了長效低阻、泄流快等功能。

（四）、主要技術指標及產品型號

1、主要技術指標

腐蝕率	≤0.01 mm/a
使用壽命	＞30年
回填料的導電率	≤1.0Ω·m

2、產品主要型號表

序號	型  號	導管長度mm	總長度	與地網連接方式
1	CCLF—G150-40	1500	約4m,	專用連板的電焊或放熱焊
2	CCLF—G150-80	1500	約8m

備注：其它長度及不同材質的產品可以根據需要定制。

（五）、接地電阻估算式：

式中： ── 原地層的接地電阻  (單位：W)

 ── 原地層的電阻率  (單位：Ω·m)

 ── 接地降阻系統復合接地棒總長度 （單位：m）

K ── 降阻系數，取值范圍0.4~0.1

如：當土壤電阻率為1000Ω·m時，產品總長8m時，

注：由于土壤電阻率的不均勻，設計方案的不同，施工質量的差異，將導致實際效果與理論值有偏差。

（六）、施工方法

1、接地溝槽的開挖：多能效接地降阻系統一般情況下水平施工。溝槽按設計圖要求開挖，為坑深1m，溝底寬度不小于0.5m，泄流環部分溝槽不小于泄流環直徑，溝長不小于產品總長。

接地溝底部要求平整，無石塊、碎石、磚頭、雜物等。

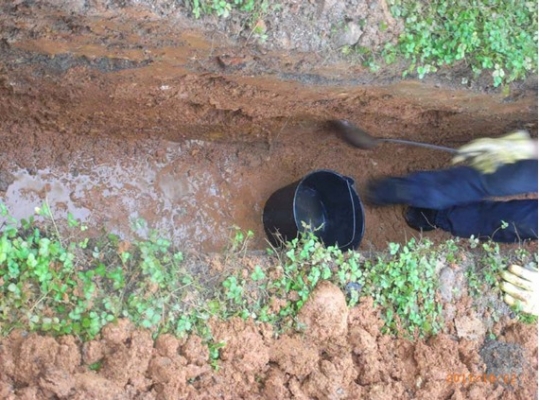

土壤預處理劑倒入溝底。

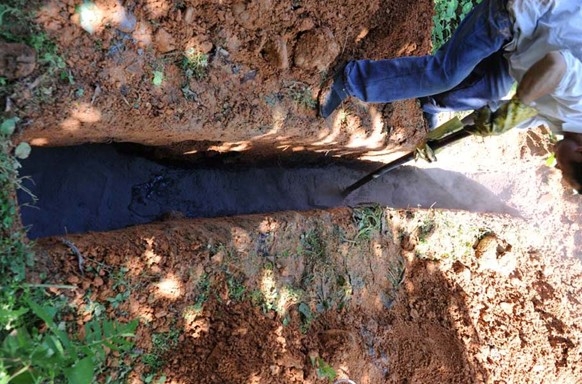

2、溝底施工：接地溝清理后，將部分回填料均勻鋪在溝底，厚度150mm~200mm。



3、復合接地棒施工：1）、先按外觀示意圖展開復合接地棒棒體。2）、將復合接地棒的導管兩頭封條撕開，將復合接地棒放在回填料中，并注意防止細小物體阻塞通氣孔。3）待焊接工作完成后，將剩余回填料完全包裹復合接地棒棒體。

4、焊接：1）、將連接導線的“鋼鼻子”接頭與鋼地網焊接，焊接長度不小于100mm，封閉焊接，焊接處應除焊渣，并采取防腐措施。2）、采用放熱焊接時，客戶如需要提供焊接模具及焊劑時，需在訂貨時提供連接的接地體尺寸與連接方式，以便按要求提供焊接模具與焊劑。

5、回填土：用細土分層夯實回填，可以適量灑水，保證回填土密實。

6、其它：多套多能效接地降阻系統施工時，每?jī)商字g的距離應大于6m或按設計要求施工。

（七）、產品的包裝、運輸、儲存

1、包裝：多能效接地降阻系統復合接地棒部分采用木箱包裝或其它適合運輸?shù)陌b?；靥盍喜捎秒p層編織袋或其它適合運輸?shù)陌b。

2、運輸：運輸時注意遮篷防濕，還應避免機械力或摔打損壞包裝，以至損傷產品。產品無毒、無腐蝕性，可用鐵路、公路、航空、水運方式運輸。

3、儲存：產品應貯存在倉庫內或采用遮篷存放，置于陰涼干燥處。避免高溫、曝曬、注意防潮。多能效接地降阻系統的復合接地棒棒體導管密封包裝在使用前不得打開，密封膠帶不得拆封。
