一、概述

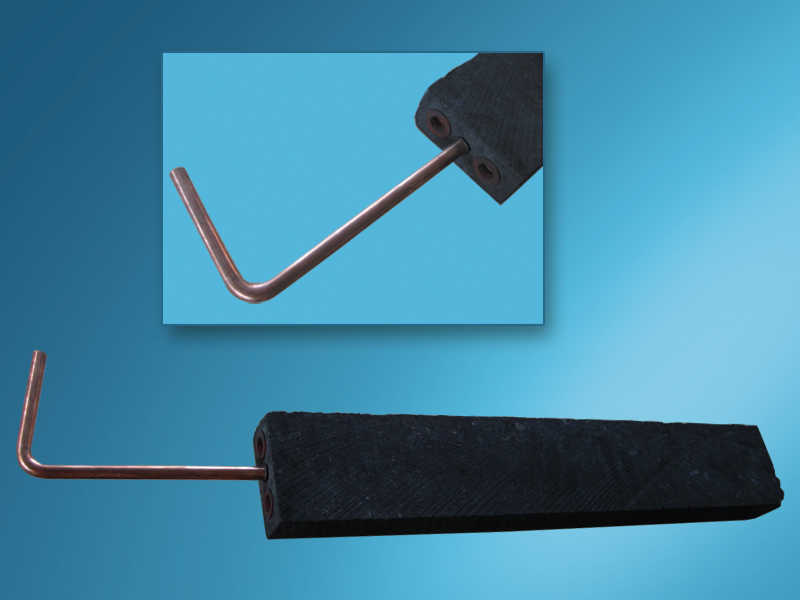

非金屬離子接地體是以非金屬高碳材料為主的一種接地模塊單元產品，它由導電性、穩定性好的無機材料、導電因子和防腐金屬電極組成。除具有長效、防腐、降阻等特點外，還具有重量輕，施工靈活等特點。

二、工作原理



非金屬離子接地體埋置土壤中后，大幅度地擴大了接地體的散流面積，有效地降低了接地電阻?；钚晕絼┚邆涞碗娮杪?、高保濕性、強擴散性等特點和性能，能快速降低非金屬離子接地體模塊附近土壤的電阻率，可進一步有效地降低接地模塊單元的接地電阻。

非金屬離子接地體特有的保濕、吸濕性，內置的導電離子會吸潮保濕，并緩慢向活性吸附劑中擴散，而活性吸附劑通過吸收非金屬離子接地體模塊中的導電離子，使其自身導電性進一步加強，并在自身導電離子飽和的情況下，向四周的土壤釋放導電離子，使其周圍附近的土壤保持較低的電阻率，進一步改善了接地體的導電性能。

三、  性能特點



1、     采用非金屬高導材料，物理化學性能穩定，從而保證了非金屬離子接地體接地模塊單元的導電性不受季節影響。

2、     具有吸濕、保濕特性，自身電阻極低且能保持長期穩定；在高土壤電阻率地區，能有效降低地網接地電阻。

3、     經多次大電流沖擊后，阻值不增大，無變硬、發脆、斷裂等現象發生。

4、     配套的活性吸附劑，具有電阻率低、保濕性好、滲透性強、施工簡單等特點，可以有效地改善接地體的接觸電阻，改善附近大片土壤的電阻率，優化了非金屬離子接地體接地模塊單元的降阻性能。

5、     耐腐蝕、無毒害、對環境無污染。

6、     使用壽命長，大于30年。

7、     施工方便，不受氣候和地質條件的影響。

四、應用范圍

非金屬離子接地體接地模塊單元可廣泛應用于保護性接地和功能性接地工程的各方面，如防雷接地、防電擊接地、防靜電接地、工作接地、屏蔽接地、信號接地等等。部分重要應用領域列舉如下：

電力系統：電廠，變電站，配電變壓器，輸電線路桿、塔，避雷針等設施的接地工程。

通訊系統：無線通信臺，微波塔，程控機，雷達，電視臺等設施的接地工程。

氣象部門：氣象站、避雷器等設施的接地工程。

科研設施：高精密儀器，計算機機房，電子設備等設施的接地工程。

建筑工程：建筑物及設施的接地工程等。

軍用設施：指揮系統，導航系統，導彈基地，移動通信等設施的接地工程。

石化系統：油田，氣田，井架，鉆機，輸送管道、油罐等設施的接地工程。

醫療設施：核磁共振，X光機，電子顯微鏡等高精密醫療設備等設施的接地工程。

工礦電氣設備：電氣設備設施的接地工程等。

工礦企業：廠區防雷、儲罐、設備等設施的接地工程。

交通設施：高速公路信息系統、鐵路、機場等場所的接地工程。



五、產 品 主 要 技 術 指 標



非金屬離子接地體接地模塊單元產品主要技術指標
外形尺寸	長方形600mm×100mm×45mm
重量	≤5kg
室溫下電阻率	ρ<0.5Ω·m
單模塊單元電阻值估算式	Rj ≈ 0.14ρ土
強度	> 10 MPa



六、用量計算

根據地網土層的土壤電阻率，采用下式計算用量：水平埋置，單個模塊接地電阻：

并聯后總接地電阻：

式中：ρ_土— 土壤電阻率（ Ω·m ）

a、b — CCM系列接地模塊的長、寬（ m ）

Rj— 單個模塊接地電阻（Ω）

Rnj— 總接地電阻（Ω）

n— 接地模塊個數

η — 模塊調整系數一般取0.5～0.9

注：由于土壤電阻率的不均勻，設計方案的不同，施工質量的不同，所以實際效果可能與理論值有偏差。

七、施 工 方 法

1. 非金屬離子接地體模塊水平埋設時，埋設深度不小于0.6m， 模塊間距離不小于3m；垂直埋設時，模塊之間的距離也盡量不小于3m。

2. 接地溝槽底部應清理雜物，先回填10cm厚的細土層。

3. 非金屬離子接地體模塊與接地網接地體金屬連接時，必須焊接。焊接必須是搭焊，搭焊長度至少應為電極極芯寬度的2倍或圓鋼長度的6倍。焊接處應全封閉焊接，應清除焊渣，并采取防腐措施。

4.配套的活性吸附劑施工在非金屬離子接地體模塊下方和周圍，可以適量灑水，一般每塊非金屬離子接地體模塊使用5kg活性吸附劑。

5.細土回填時還應適量灑水，分層夯實，待非金屬離子接地體模塊單元充分吸濕（24小時）后測量接地電阻。

八、包裝



       非金屬離子接地體模塊采用紙箱包裝，每箱裝兩塊，包裝箱內采用草墊或泡沫襯墊來隔離模塊與模塊、模塊與箱壁，適于長途運輸和搬運。

活性吸附劑采用內襯塑料膜的雙層編織袋包裝，每袋25kg，適于運輸和搬運。

九、注意事項



1、 貯存在倉庫內或采用遮篷存放，注意防潮。

2、運輸時應避免機械力或摔打損壞非金屬離子接地體模塊或包裝。

3、 運輸注意遮篷防濕。
