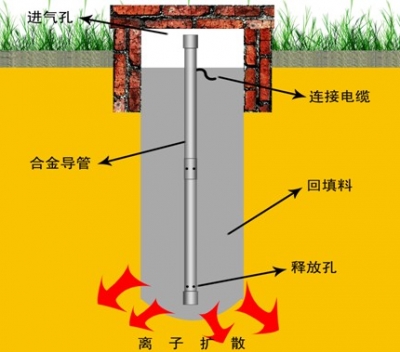

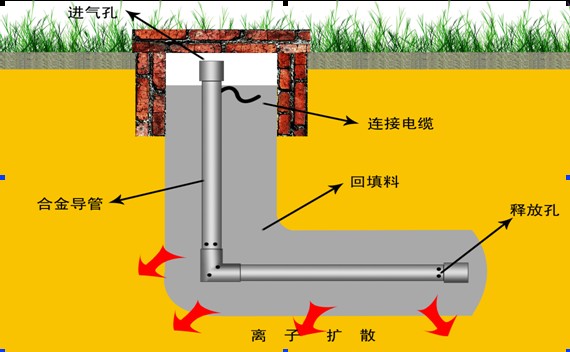

離子接地系統的基本外形及構造如圖所示。離子接地系統由接地棒和回填料兩部分組成；離子接地棒的形狀有垂直型和L型兩種形狀；接地棒主要包含上蓋（通氣孔）、連接電纜、導管、導電介質等部分。

離子接地系統標準型產品的接地棒導管總長3m，包括兩節長度為1.5m的導管與連接組件，分別構成垂直型和L型。垂直型導管用“直接頭”連接，L型導管用“彎頭”連接。接地棒導管引出長1m的連接電纜。

非標形式的離子接地系統的接地棒，可以根據實際需要，按客戶指定的長度、形狀、材質等要求定做。

離子接地系統接地棒導管中填充高效導電介質材料。

回填料是良好的導電回填料，里面添加有導電成分和緩釋劑，濕潤狀況下具有黏性，并有很好的保濕作用。無論天氣或周圍環境如何變化，都能保持一定的濕度，并為周圍土壤提供有良好導電性的離子，從而達到系統良好的導電狀態。

（二）、性能特點

用鋼合金或銅合金作為接地棒導管材料，具有導電性能好且耐腐蝕的特點。

導電介質材料不含對環境有害的物質，對外部接地體腐蝕率很低。

回填料能有效調節離子接地系統周圍環境的導電率，從而保證離子接地系統始終具有良好的導電性能。

離子接地系統具備良好穩定性，經大電流沖擊后，阻值不增大，材料無變性、發脆、斷裂等現象。

設計合理，導電介質材料可補充，保證長時間低的電阻率。

充分考慮方便施工作業，標準型產品使用了便于與鋼質接地網焊接的接頭。

使用壽命長，大于30年。

產品結構靈活，能滿足客戶的不同需求。

（三）、工作原理

離子接地系統內部采用自主的導電介質材料，通過頂部的通氣孔和管壁的泄漏孔吸收水分使導電介質材料變成液體，重力使得液狀導電介質在導管內下沉，當足夠的導電介質聚集在導管底部時，就會通過泄漏孔流到回填料中。

回填料在導管與大地土壤之間，形成了一個過渡層，相當于增大了導管的直徑，同時也消除了導管和土壤之間的接觸電阻?；靥盍喜粩辔諏?dǎo)電介質達到飽和狀態，緩釋劑使吸收的導電介質緩慢擴散到周圍土壤中，降低土壤的電阻率。導電介質可以深入到土壤及巖石裂縫中，形成樹根網狀，增大了地中的泄流面積，達到良好的降阻效果。

導管中的導電介質材料最終都將滲透到黏性的回填料中緩慢擴散。離子接地系統無論安裝在室內還是在室外，都可以正常工作，真正實現免維護。

離子接地系統運行若干年后可向?qū)Ч軆?nèi)補充導電介質材料。

（四）、主要技術指標及產品型號

1、主要技術指標

導管的腐蝕率	≤0.05 mm/a
使用壽命	＞30年
回填料的導電率	≤3 Ω·m



2、產品主要型號表

序號	型號	棒體 材質	外觀 形式	長  度	連接電纜	與地網連接方式	回填料
1	CV—G1	鋼合金	垂直型	總長度3m，由2節各1.5m的棒體構成。	1 m	放熱焊接 或 專用連板的電焊	100 kg
2	CV—T1	銅合金
3	CV－GL	鋼合金	L型	總長度3m，由1節1.5m的垂直棒體和1節1.5m的水平棒體構成。
4	CV－TL	銅合金

（五）、產品用量計算

1、接地電阻估算式：

式中：——原地層的接地電阻(單位：W)

——原地層的電阻率(單位：Ω·m)

——離子接地系統導管長度（單位：m）

K——系數，取值范圍見下圖

2、用量估算

離子接地系統在地下會滲透出導電介質，相對于同尺寸的普通金屬接地電極有更好的降阻作用，不同的土壤電阻率條件下，離子接地系統根數與降低電阻的關系見下表所示。

用量參考表

土壤電阻率 達到的   離子 接地電阻值   接地系統	100Ω·m	500Ω·m	1000Ω·m	1500Ω·m
15Ω	1	2	4	7
8Ω	1	4	9	14
4Ω	2	9	20	33
3Ω	2	14	29	47

注：由于土壤電阻率的不均勻，設計方案的不同，施工質量的差異，將導致實際效果與理論值有偏差。

（六）、施工方法

1、鉆孔及挖坑

標準垂直型離子接地系統采用鉆孔或挖坑施工，深度3m?？?、孔的直徑不小于φ150mm。

標準L型離子接地系統坑尺寸為長1.7m×深1.7m，寬不少于0.3m。

定做的離子棒挖坑的尺寸根據棒體的形狀和長度確定。

2、放置離子接地系統導管

將導管兩頭的封條撕開，按組裝示意圖組裝，將連接好的導管埋入孔或坑的中間位置，然后固定。注意將通氣孔露出地面或置于地下可以通氣的位置，并注意防止細小物體阻塞通氣孔。

3、填埋回填料

每套離子棒配備回填料100kg。垂直型離子接地系統的回填料加水調成糊狀，比例為回填料∶水＝1∶1.5（重量比），倒入坑、孔中即可。L型離子接地系統的回填料∶水＝1∶1（重量比），然后用工具將回填料堆放在導管的泄漏孔處。

4、焊接

1）、將連接導線的“鋼鼻子”接頭與鋼地網焊接或直接焊接在引下線上，焊接處應除焊渣，并采取防腐措施。

2）、采用放熱焊接時，客戶如需要提供焊接模具及焊劑時，需在訂貨時提供連接的接地體尺寸與連接方式，以便按要求提供焊接模具與焊劑。

3）、對于客戶要求的其它連接方式如螺栓連接等，在訂貨時表明，具體連接方式由雙方協商。

5、回填土

將未填滿的孔或坑用細土回填，有條件的情況下,可在回填土上方澆水，保證回填土密實，在回填細土?xí)r要確保通氣孔沒有被土封住。

6、其它

多根離子接地系統施工時，每兩根之間的距離應大于6m或按設計要求施工。

（七）、產品的包裝、運輸、儲存

1、包裝

離子接地系統合金導管等棒體部分采用木箱包裝，標準型產品每箱一套。

回填料采用雙層編織袋包裝，每袋25kg。

定制產品的包裝，訂貨時另行協商。

2、運輸

運輸時注意遮篷防濕，還應避免機械力或摔打損壞包裝，以至損傷產品。產品無毒、無腐蝕性，可用鐵路、公路、航空、水運方式運輸。

3、儲存

產品應貯存在倉庫內或采用遮篷存放，置于陰涼干燥處。避免高溫、曝曬、注意防潮。

離子接地系統的棒體導管密封包裝在使用前不得打開，密封膠帶不得拆封。
