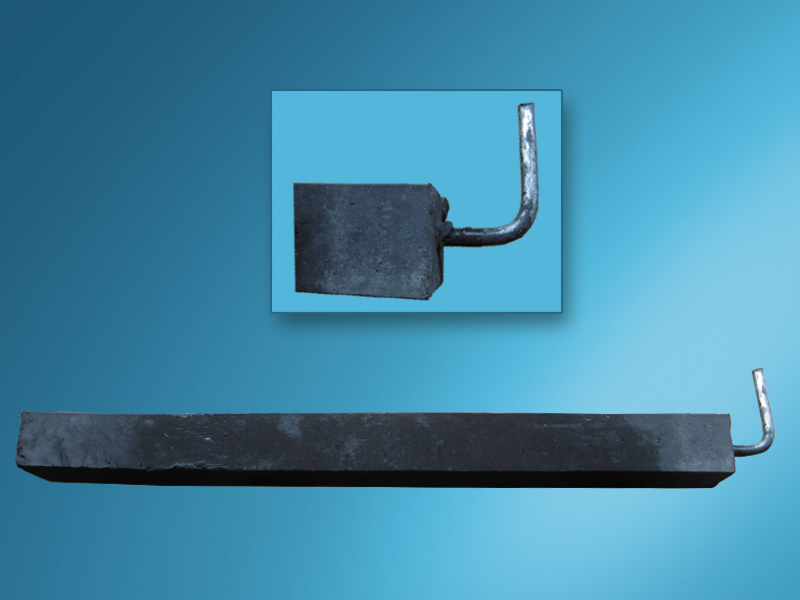

方柱體接地模塊
（一）、工作原理
1、接地模塊原理
模塊埋置土壤中后，與土壤緊密接觸，大幅度地擴大了接地體的散流面積，有效地降低了接地電阻。模塊有的保濕、吸濕性，使其周圍附近的土壤保持較低的電阻率，進一步改善了接地體的導電性能。
2、接地模塊配套增效劑原理
具備低電阻率、保濕性、強擴散性等特點和性能。配合模塊使用，能快速降低模塊附近土壤的電阻率，可進一步有效地降低接地電阻。
模塊配合增效劑使用，增加了散流面積，改善了接地模塊（接地體）附近土壤電阻率，減少了接觸電阻，實現了對接地體的良好降阻效果。
（二）、性能特點
1、接地模塊性能特點
設備壓制成型，結構密實，形狀規整，導電性穩定；
內置的防腐金屬電極、周圍密實包裹著物理化學性質穩定的低電阻導電材料，保證了接地模塊的導電性不受季節影響；
具有吸濕、保濕特性，接地模塊電阻低且能保持長期穩定，能有效降低地網接地電阻；
經多次大電流沖擊后，阻值不增大，無變硬、發脆、斷裂等現象發生。
耐腐蝕、無毒害、對環境無污染。
使用壽命長，大于30年。
施工簡便，適應面廣。
2、配套增效劑性能特點
電阻率低、保濕性好、滲透性強、能吸收土壤中的潮氣，保持模塊及周圍土壤的濕度，改善地網及模塊周邊土壤環境，優化接地模塊的降阻性能；施工簡單，可以有效地改善接地體的接觸電阻，降低地網接地電阻。
能補充周圍環境的導電介質，改善土壤電阻率。
無毒害、對環境無污染。
使用壽命長，大于30年。
施工方便，可以干粉施工，不受氣候和地質條件的影響。
1、主要模塊產品型號與技術參數：
|
產品型號 |
形狀 |
尺寸 |
重量 |
電阻率（Ω·m） |
強度（MPa） |
|
CCM-M20-130 |
梅花形 |
φ200×1300 |
60 |
＜0.8 |
≥10 |
|
CCM-M20-100 |
梅花形 |
φ200×1000 |
50 |
＜0.8 |
≥10 |
|
CCM-M20-80 |
梅花形 |
φ200×800 |
42 |
＜0.8 |
≥10 |
|
CCM-M18-120 |
梅花形 |
φ180×1200 |
51 |
＜0.8 |
≥10 |
|
CCM-M18-80 |
梅花形 |
φ180×800 |
37 |
＜0.8 |
≥10 |
|
CCM-M15-130 |
梅花形 |
φ150×1300 |
33 |
＜0.8 |
≥10 |
|
CCM-M15-100 |
梅花形 |
φ150×1000 |
27 |
＜0.8 |
≥10 |
|
CCM-M15-80 |
梅花形 |
φ150×800 |
22 |
＜0.8 |
≥10 |
|
CCM-Y16-130 |
圓柱形 |
φ160×1300 |
48 |
＜0.8 |
≥10 |
|
CCM-Y16-110 |
圓柱形 |
φ160×1100 |
42 |
＜0.8 |
≥10 |
|
CCM-Y16-90 |
圓柱形 |
φ160×900 |
36 |
＜0.8 |
≥10 |
|
CCM-Y15-130 |
圓柱形 |
φ150×1300 |
45 |
＜0.8 |
≥10 |
|
CCM-Y15-120 |
圓柱形 |
φ150×1200 |
43 |
＜0.8 |
≥10 |
|
CCM-Y15-100 |
圓柱形 |
φ150×1000 |
36 |
＜0.8 |
≥10 |
|
CCM-Y12-120 |
圓柱形 |
φ120×1200 |
32 |
＜0.8 |
≥10 |
|
CCM-Y12-100 |
圓柱形 |
φ120×1000 |
28 |
＜0.8 |
≥10 |
|
CCM-Y12-80 |
圓柱形 |
φ120×800 |
24 |
＜0.8 |
≥10 |
|
CCM-Y10-100 |
圓柱形 |
φ100×1000 |
12 |
＜0.8 |
≥10 |
|
CCM-Y10-80 |
圓柱形 |
φ120×800 |
10 |
＜0.8 |
≥10 |
|
CCM-K50-40-5 |
平板形 |
500×400×55 |
20 |
＜0.8 |
≥10 |
|
CCM-C12-80 |
齒輪形 |
φ120×800 |
17 |
＜0.8 |
≥10 |
2、增效劑主要技術參數：
|
產品型號 |
規格 |
電阻率（Ω·m） |
年腐蝕率（mm/a） |
|
CC-601 |
25kg/袋 |
＜5 |
0.03 |
（四）、產品施工方法
1、接地模塊施工時，若有設計施工圖應按圖施工。模塊的埋設深度一般不小于0.6m。在施工條件受限時，接地模塊埋設間距盡量不小于3m。
2、模塊極芯間相互連接或與接地網連接時，必須焊接牢靠。焊接必須是搭焊，搭焊長度至少應為電極極芯寬度的2倍或圓鋼為其直徑的6倍。焊接處應雙面滿焊，應清除焊渣，并采取防腐措施。
3、配合配套增效劑施工時，回填前在模塊下方和周圍應填灑增效劑，然后再用細土回填夯實，一般每塊模塊使用25kg增效劑。
4、回填時（回填物必需是配套增效劑或細土），還應適量灑水，分層夯實，待模塊充分吸濕（24小時）后測量接地電阻。
尺寸，形狀可根據實際要求定制
(五）、產品施工方法
1、接地模塊施工時，若有設計施工圖應按圖施工。模塊的埋設深度一般不小于0.6m。在施工條件受限時，接地模塊埋設間距盡量不小于3m。
2、模塊極芯間相互連接或與接地網連接時，必須焊接牢靠。焊接必須是搭焊，搭焊長度至少應為電極極芯寬度的2倍或圓鋼為其直徑的6倍。焊接處應雙面滿焊，應清除焊渣，并采取防腐措施。
3、配合配套增效劑施工時，回填前在模塊下方和周圍應填灑增效劑，然后再用細土回填夯實，一般每塊模塊使用25kg增效劑。
4、回填時（回填物必需是增效劑或細土），還應適量灑水，分層夯實，待模塊充分吸濕（24小時）后測量接地電阻。
（六）、產品的包裝、運輸、儲存
1、包裝
模塊采用專業設計定制的泡沫型材內包，外用紙箱包裝，包裝牢靠，適于長途運輸和搬運。
增效劑為灰黃色固體粉末狀，采用內襯塑料膜的雙層編織袋包裝，每袋25kg，適于運輸和搬運。
其它形式的包裝，訂貨時另行協商。
2、運輸
運輸時注意遮篷防濕，還應避免機械力或摔打損壞包裝，以至損傷產品。產品無毒、無腐蝕性，可用鐵路、公路、航空、水運方式運輸。
3、儲存
應貯存在倉庫內或采用遮篷存放，置于陰涼干燥處。避免高溫、曝曬、注意防潮。
